Tappeti mobili: guida a funzionamento, dimensioni e scelta

I tappeti mobili, chiamati anche marciapiedi mobili o corsie mobili, trasportano persone lungo una superficie continua o una successione di pallet. Possono essere orizzontali, come quelli presenti negli aeroporti, oppure inclinati, come gli impianti che collegano i piani di supermercati e centri commerciali.

La superficie senza gradini permette di viaggiare con bagagli e, soltanto quando l’intero sistema è progettato per farlo, con carrelli della spesa o portabagagli compatibili. Non rende però un tappeto mobile standard adatto a sedie a rotelle, carrozzine, passeggini, transpallet o qualsiasi carrello disponibile nell’edificio.

Per scegliere un tappeto mobile non bastano lunghezza e prezzo. Prima di chiedere un’offerta bisogna conoscere almeno sei dati: percorso da servire, flusso nei minuti di punta, presenza e tipo di carrelli, pendenza o dislivello, ambiente interno o esterno e disponibilità richiesta durante guasti e manutenzione.

Che cos’è un tappeto mobile?

Un tappeto mobile è un impianto motorizzato per il trasporto continuo di persone sullo stesso livello o lungo una pendenza contenuta. Nel linguaggio tecnico e normativo ricorre soprattutto l’espressione “marciapiede mobile”; “tappeto mobile”, “corsia mobile” e l’inglese moving walkway sono varianti comuni.

Non va confuso con un tapis roulant per l’allenamento, con un tappeto domestico né con un nastro trasportatore industriale. Quest’ultimo movimenta merci secondo requisiti diversi e non è progettato per il normale accesso del pubblico.

Le parti principali comprendono:

pallet o nastro di calpestio: formano la superficie sulla quale si posizionano i passeggeri;
catene, rulli e guide: sostengono e conducono il circuito mobile;
motore, riduttore e freni: generano e arrestano il movimento;
traliccio metallico: porta l’impianto e trasferisce i carichi agli appoggi dell’edificio;
corrimani e balaustre: accompagnano il percorso e proteggono lateralmente gli utenti;
piastre a pettine: raccordano la superficie mobile con il pavimento nelle zone di ingresso e uscita;
comando e dispositivi di sicurezza: controllano velocità, freni, corrimano, pallet, pettini e altre condizioni previste dal progetto.

Nel tappeto a pallet, elementi metallici scanalati formano un circuito chiuso. Nel tipo a nastro, la superficie visibile è una fascia continua rinforzata. La scelta dipende da lunghezza, pendenza, traffico, ambiente e gamma del fabbricante: i due sistemi non sono intercambiabili senza una nuova verifica tecnica.

Come funziona un tappeto mobile

Il motore trascina il circuito dei pallet o del nastro e muove i corrimani in modo coordinato. Alle estremità, la superficie passa sotto le piastre di accesso e ritorna all’interno del traliccio. Il comando sorveglia l’impianto e ne provoca l’arresto quando rileva una condizione anomala prevista dai dispositivi di sicurezza.

A differenza di un ascensore, il tappeto mobile non attende una chiamata e non trasporta gruppi in una cabina. Il passaggio è aperto e continuo. Questa caratteristica può assorbire flussi regolari senza tempi di attesa, ma rende decisivi lo spazio di imbarco e soprattutto lo sbarco: anche quando una persona si ferma all’uscita, gli utenti alle sue spalle continuano ad arrivare.

Funzionamento continuo, stop-and-go o marcia lenta

Le modalità più comuni sono tre:

funzionamento continuo: la superficie si muove durante tutto l’orario di servizio e la direzione è subito riconoscibile;
stop-and-go: sensori rilevano l’avvicinamento e avviano l’impianto quando serve;
marcia lenta in attesa: il tappeto rallenta senza passeggeri e torna alla velocità di esercizio quando viene utilizzato.

La modalità non dovrebbe essere selezionata soltanto in base al risparmio energetico. In una stazione, in un aeroporto o su un tappeto inclinato con carrelli bisogna valutare percezione della direzione, tempi di accelerazione, arrivi a gruppi e comportamento degli utenti. La logica di comando deve essere descritta nell’offerta e provata durante la messa in servizio.

Tipi di tappeti mobili

La distinzione più importante riguarda geometria e classe di servizio. Un impianto commerciale usato per alcune ore al giorno non è automaticamente adatto a un’infrastruttura pubblica con esercizio prolungato, picchi intensi e bagagli.

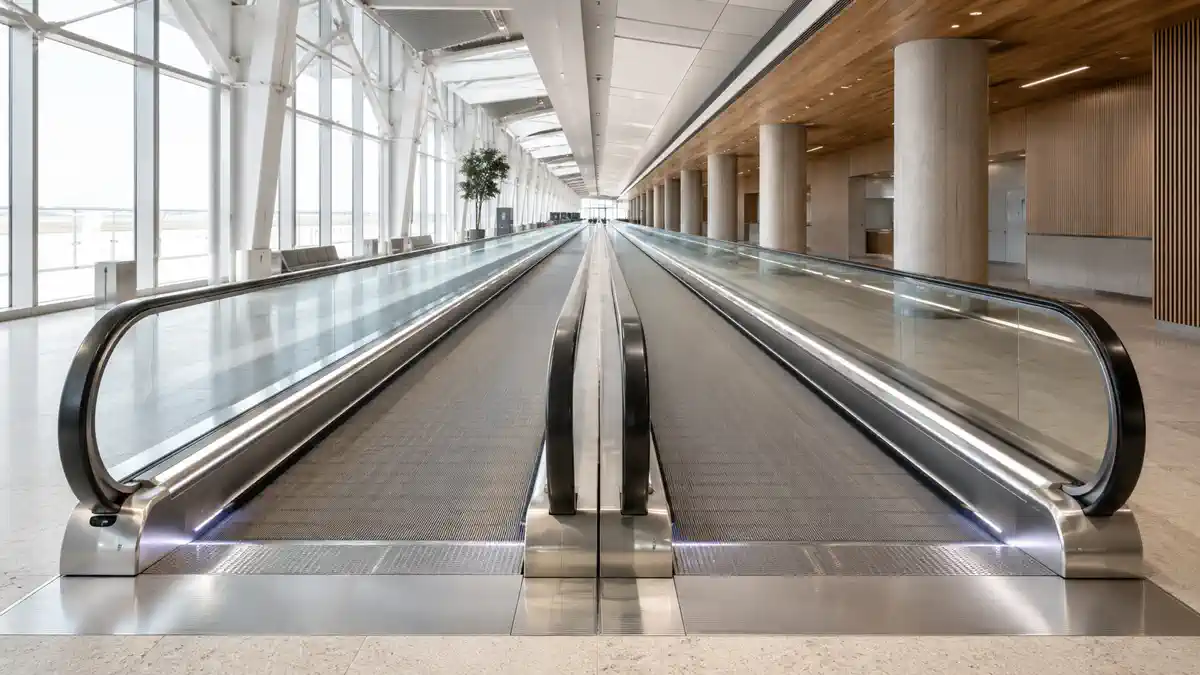

Tappeto mobile orizzontale

Collega punti distanti sullo stesso livello o con una variazione di quota minima. È diffuso in aeroporti, stazioni, centri fieristici e lunghi corridoi. Le configurazioni ricorrenti hanno un’inclinazione compresa tra 0° e 6°, ma il valore ammesso deve essere verificato per modello, velocità, larghezza e norma applicata.

Il beneficio principale non è sempre arrivare prima: il tappeto riduce lo sforzo, rende più regolare il percorso e aiuta chi trasporta valigie. Per ottenere anche un vantaggio di tempo deve essere possibile entrare e uscire senza code e, se il progetto prevede persone in cammino, superare chi rimane fermo in sicurezza.

Tappeto mobile inclinato

Supera un dislivello con una superficie continua, normalmente a 10°, 11° o 12° nelle gamme commerciali più diffuse. È tipico di supermercati, grandi negozi e collegamenti con autorimesse, perché può essere coordinato con carrelli appositamente costruiti.

Una pendenza ridotta richiede molto più sviluppo orizzontale di una scala mobile. Il tappeto inclinato va quindi scelto presto nel progetto: inserirlo dopo avere definito struttura, parcheggi e spazi di vendita può rendere impossibile una zona di accesso sicura o obbligare a costose modifiche.

Tappeto commerciale

Serve supermercati, centri commerciali, hotel e altri edifici con orari e traffico prevedibili. Il progetto deve includere profilo giornaliero, giorni di punta, carrelli, collegamento con parcheggi e posizione di casse, porte e aree promozionali.

Tappeto per trasporto pubblico

Aeroporti, stazioni e nodi di interscambio richiedono esercizio prolungato, resistenza a sporco e bagagli, disponibilità elevata, controllo remoto e componenti adatti al carico di lavoro. Anche un corridoio apparentemente tranquillo può ricevere centinaia di persone in pochi minuti dopo l’arrivo di un treno o di un volo.

Installazione interna, semi-esterna o esterna

La classificazione dipende dall’esposizione reale, non soltanto dalla presenza di una copertura. Pioggia spinta dal vento, neve portata dalle scarpe, gelo, polvere, sali disgelanti, escursioni termiche e condensa possono raggiungere un impianto sotto una tettoia. Materiali, protezioni, drenaggio e piano di manutenzione devono corrispondere all’ambiente concreto.

Tappeto mobile, scala mobile, ascensore o montacarichi?

Questi impianti rispondono a esigenze differenti e spesso lavorano insieme.

Soluzione	Uso principale	Punto di forza	Limite da considerare
Tappeto mobile	Persone, bagagli e carrelli compatibili	Flusso continuo e superficie senza gradini	Grande sviluppo in lunghezza e non accessibile a tutti gli utenti
Scala mobile	Molte persone tra due livelli	Supera il dislivello in meno spazio	Non adatta a carrelli, passeggini o sedie a rotelle
Ascensore	Persone, mobilità ridotta, bagagli e più piani	Percorso accessibile entro dimensioni e portata previste	Trasporto discontinuo e possibili attese
Montacarichi	Merci e carichi secondo la categoria dell’impianto	Gestisce carichi che non devono transitare con il pubblico	Non sostituisce un percorso per passeggeri

Se l’obiettivo è movimentare pallet, roll container o merci non accompagnate, occorre valutare un montacarichi o un sistema logistico dedicato. Consentire l’accesso a un transpallet su un tappeto per persone non trasforma l’impianto in un trasportatore di merci: crea invece un rischio e può danneggiare pallet, pettini e struttura.

Quando conviene installare un tappeto mobile?

Il tappeto mobile è indicato quando la continuità del flusso, la presenza di bagagli o carrelli e la facilità di orientamento giustificano l’ingombro e il costo di esercizio. La decisione dovrebbe partire dal viaggio completo dell’utente e non dal solo tratto meccanizzato.

Prima di scegliere è utile rispondere a queste domande:

qual è l’origine e la destinazione reale del percorso?
quante persone arrivano nei 5 o 15 minuti più intensi?
viaggiano a piedi, con valigia, con carrello o in gruppi?
il tappeto abbrevia il percorso o obbliga a una deviazione?
esiste un corridoio adiacente per chi preferisce camminare?
porte, casse, tornelli o cambi di direzione rallentano lo sbarco?
che cosa accade quando l’impianto è fermo?
un ascensore alternativo è visibile e disponibile negli stessi orari?

Un esempio: 100 metri in aeroporto

Un calcolo semplificato mostra perché “più veloce” e “meno faticoso” non sono sinonimi. Su un tappeto lungo 100 m che viaggia a 0,5 m/s, una persona ferma impiega circa 200 secondi. Sul pavimento adiacente, camminando a 1,2 m/s, impiegherebbe circa 83 secondi. Se potesse camminare sul tappeto mantenendo la stessa andatura rispetto alla superficie, il tempo ideale scenderebbe a circa 59 secondi.

Questi valori non prevedono code, accelerazione personale, bagagli, differenze tra utenti o tempi di ingresso e uscita. Servono però a chiarire la funzione: per chi resta fermo, il tappeto riduce soprattutto distanza camminata e fatica; per chi cammina può ridurre il tempo, purché larghezza e comportamento degli altri utenti lo consentano. Il progetto deve dichiarare quale risultato vuole ottenere.

Studiare percorso, traffico e picchi

Il dato medio giornaliero nasconde spesso la condizione critica. Un aeroporto può avere lunghi intervalli tranquilli e concentrare centinaia di passeggeri all’apertura di un varco; un supermercato può riempire il tappeto dopo le casse; una stazione riceve gruppi al minuto di arrivo dei treni.

Lo studio del traffico dovrebbe rilevare:

persone per direzione nell’ora di punta e nei 5 o 15 minuti più intensi;
quota di utenti con valigie, carrelli, bambini o difficoltà di movimento;
numero, dimensione e peso dei carrelli carichi;
tempo necessario per imbarco e sbarco;
comportamento degli utenti: fermi, in cammino o misti;
porte, tornelli, casse, ascensori e corridoi che possono creare code;
direzione prevalente e necessità di un impianto per ogni senso;
crescita prevista del traffico e cambi futuri dell’edificio;
scenario con un tappeto fuori servizio.

La posizione deve seguire il percorso naturale. Un impianto che richiede una deviazione, non è visibile dall’origine o termina lontano dalla destinazione può essere ignorato. In un edificio commerciale, la circolazione può essere guidata intenzionalmente, ma l’allungamento del percorso non deve compromettere orientamento, sicurezza o alternativa accessibile.

Capacità teorica e capacità effettiva

La capacità nominale è espressa in persone all’ora e dipende soprattutto da larghezza e velocità. I valori teorici presuppongono un riempimento regolare. La capacità effettiva è inferiore quando gli utenti lasciano spazio, portano bagagli, si muovono lentamente o non entrano con continuità.

La guida di progettazione Schindler indica, per scale mobili, una capacità pratica approssimativamente compresa tra il 40 e l’80% di quella teorica e specifica che i tappeti si calcolano in modo analogo aggiungendo lo spazio occupato da carrelli e portabagagli. Applicando tale intervallo a valori nominali ricorrenti a 0,5 m/s si ottiene questo esempio orientativo:

Larghezza nominale della superficie	Capacità teorica indicativa	Intervallo pratico orientativo al 40–80%
600 mm	3’600 persone/ora	circa 1’440–2’880 persone/ora
800 mm	4’800 persone/ora	circa 1’920–3’840 persone/ora
1’000 mm	6’000 persone/ora	circa 2’400–4’800 persone/ora

La tabella non garantisce la prestazione di un progetto. Sui tappeti destinati ai carrelli la capacità deve essere espressa anche in carrelli/ora o gruppi/ora, usando dimensioni, distanze e comportamento reali. La geometria dello sbarco può ridurre ulteriormente il flusso.

Perché i carrelli cambiano il calcolo

Un carrello occupa più superficie di una persona, crea una distanza aggiuntiva, riduce le possibilità di sorpasso e richiede più tempo all’ingresso e all’uscita. Due impianti con la stessa larghezza e velocità possono quindi avere capacità molto diverse se uno trasporta passeggeri con valigia e l’altro clienti con carrelli pieni.

Per un supermercato conviene misurare carrelli nei minuti di punta e non trasformare automaticamente il dato in “persone all’ora”. Un nucleo familiare con un solo carrello conta come più persone ma utilizza un’unità di spazio diversa; due carrelli consecutivi possono determinare il vero intervallo di sicurezza.

Il collo di bottiglia è spesso all’uscita

Il tappeto non può compensare una porta stretta, una curva immediata, una cassa, un espositore o un ascensore congestionato. Se lo sbarco si blocca, i passeggeri continuano ad arrivare. Il modello di traffico deve quindi proseguire fino all’area in cui persone e carrelli possono disperdersi, non terminare sul pettine.

Dimensioni, pendenza, larghezza e velocità

Le dimensioni non coincidono con la superficie visibile. All’ingombro del pallet o del nastro si aggiungono balaustre, corrimani, fianchi, traliccio, appoggi, fosse, transizioni e spazi liberi. La quota definitiva deve provenire dal disegno del modello ordinato.

Pendenza del tappeto mobile

Le configurazioni ricorrenti sono:

da 0° a 6°: tappeti sostanzialmente orizzontali, spesso senza curve di transizione;
10°, 11° o 12°: tappeti inclinati per collegare livelli differenti.

Non si deve dedurre che qualsiasi combinazione intermedia sia disponibile o conforme. Pendenza, velocità, larghezza, corsa in piano, dislivello e uso con carrelli devono essere verificati insieme secondo la SN EN 115-1, le prescrizioni locali e la configurazione del fabbricante.

Quanto spazio serve per superare un dislivello?

La bassa pendenza produce uno sviluppo considerevole. Per superare 3 m, il solo tratto rettilineo inclinato ha una proiezione orizzontale di circa:

17,0 m a 10°;
15,4 m a 11°;
14,1 m a 12°.

A questi valori vanno aggiunti curve di raccordo, pallet in piano, piastre, fosse e zone libere. Per confronto, una guida di prodotto Schindler riporta per 3 m di dislivello lunghezze complessive indicative di circa 19,8 m a 10° e 16,7 m a 12° per una specifica configurazione. Non sono dimensioni universali, ma mostrano perché il solo calcolo trigonometrico non basta per prenotare lo spazio.

Larghezza del pallet o del nastro

Per i tappeti inclinati sono diffuse larghezze nominali di 800, 1’000 e 1’100 mm. Nei tappeti orizzontali si incontrano anche 1’200 e 1’400 mm, utili quando si vuole consentire il passaggio accanto a persone con bagagli. La disponibilità varia tra gamme e applicazioni.

Una superficie più larga non aumenta automaticamente il flusso. Se gli utenti formano una sola fila, se i carrelli impediscono il sorpasso o se l’uscita è più stretta, parte della larghezza non produce capacità. Inoltre l’apertura strutturale è sempre maggiore della larghezza nominale: il confronto delle offerte deve utilizzare la larghezza totale dell’impianto.

Velocità

Negli ambienti commerciali 0,5 m/s è una velocità ricorrente. Nei tappeti orizzontali per infrastrutture si incontrano anche 0,65 e 0,75 m/s. Per un tappeto inclinato con pendenza superiore a 6° e uso con carrelli, la guida tecnica Schindler indica un limite di 0,5 m/s.

Aumentare la velocità non aumenta sempre la capacità effettiva: l’ingresso diventa più impegnativo, gli utenti lasciano più spazio e cresce il rischio di instabilità per bambini, anziani o persone con bagagli. Velocità e politica d’uso devono essere validate con il pubblico atteso.

Spazio davanti agli accessi

Le aree di ingresso e uscita devono essere piane, illuminate, visibili e prive di ostacoli. La guida Schindler raccomanda almeno 5 m di spazio libero per tappeti con traffico elevato o destinati a carrelli della spesa e portabagagli. È un riferimento di progettazione, non una misura da applicare senza verifica: norma, flusso, barriere, porte e configurazione concreta possono richiedere condizioni differenti.

Le barriere di guida non dovrebbero invadere la zona necessaria allo sbarco. Anche cartelloni, cestini, espositori temporanei e file alle casse devono essere inclusi nel piano: uno spazio libero nel disegno può non esserlo durante l’esercizio.

Carrelli della spesa e portabagagli: serve un sistema compatibile

Non tutti i tappeti mobili accettano carrelli e non tutti i carrelli possono accedere a un tappeto predisposto. Impianto, pallet, ruote, freno, massa, carico, guide e zona di rilascio devono essere selezionati e provati come un unico sistema.

La guida di progettazione Schindler, richiamando le norme EN 1929-2 ed EN 1929-4, indica per l’applicazione descritta diversi criteri, tra cui:

carrelli appositamente costruiti e accesso impedito ai modelli non conformi;
larghezza complessiva del carrello e del contenuto almeno 400 mm inferiore alla larghezza nominale del pallet;
peso totale carico non superiore a 160 kg per il sistema considerato;
freno o dispositivo che blocca automaticamente il carrello sul tratto inclinato;
respingenti per ridurre il rischio di impigliamento;
ruote e dispositivo di arresto capaci di liberarsi senza difficoltà allo sbarco;
guide di accesso per allineare correttamente il carrello;
segnaletica chiara sull’uso corretto.

Questi valori non autorizzano automaticamente un carrello: il fornitore deve confermare per iscritto compatibilità, carico, norma e combinazione precisa. Cambiare fornitore dei carrelli o sostituire le ruote durante la vita dell’impianto richiede una nuova verifica.

Cosa deve succedere allo sbarco

Il carrello deve rimanere stabile mentre le ruote anteriori superano il pettine e poi liberarsi senza sforzi anomali. Se il meccanismo si sblocca troppo presto può arretrare; se si libera tardi può trattenere il carrello mentre il tappeto continua a muoversi. Prove con carrello vuoto, carico realistico e diverse distribuzioni del peso sono parte essenziale della messa in servizio.

Come impedire usi non previsti

Quando nell’edificio circolano carrelli non compatibili, passeggini o transpallet, una semplice icona può non bastare. Layout, barriere selettive, percorso alternativo, sorveglianza e procedure del personale devono ridurre l’accesso improprio senza creare un nuovo ostacolo allo sbarco o all’evacuazione.

Accessibilità: il tappeto mobile non sostituisce l’ascensore

Secondo la guida tecnica Schindler, scale e marciapiedi mobili non sono idonei al trasporto di sedie a rotelle, carrozzine o passeggini. La superficie priva di gradini può sembrare accessibile, ma ingresso, movimento, pendenza, arresto improvviso e spazi laterali non offrono le condizioni di un ascensore progettato per l’uso senza ostacoli.

Negli edifici aperti al pubblico bisogna predisporre un percorso alternativo adeguato, per esempio con ascensore o, quando compatibile con dislivello e destinazione, una piattaforma elevatrice. La soluzione deve essere:

raggiungibile senza deviazioni sproporzionate;
segnalata prima che l’utente arrivi al tappeto;
disponibile durante gli stessi orari;
dimensionata per sedie a rotelle, accompagnatori, passeggini e bagagli previsti;
inclusa nel piano di continuità quando uno degli impianti è fermo.

La verifica non si esaurisce nella presenza di un ascensore sulla planimetria. Porte chiuse, accesso riservato, segnaletica assente o un impianto frequentemente fuori servizio interrompono il percorso nella pratica.

Integrare il tappeto mobile nell’edificio

Il traliccio trasferisce carichi statici e dinamici agli appoggi. Il progetto strutturale deve utilizzare peso, reazioni, flessioni e tolleranze del modello effettivo. Per lunghezze elevate possono servire uno o più appoggi intermedi, che influenzano fondazioni, locali sottostanti e accesso alla manutenzione.

Il coordinamento dovrebbe comprendere:

quote dei pavimenti finiti e tolleranze degli appoggi;
fosse, aperture, giunti, parapetti e protezioni contro la caduta;
altezza libera lungo tutto il percorso;
alimentazione, protezioni elettriche, messa a terra e illuminazione;
segnali verso gestione edificio, allarmi e monitoraggio remoto;
drenaggio e impermeabilizzazione;
accesso sicuro a motore, freni, pettini e aree di ispezione;
protezione antincendio e comportamento dei sistemi collegati;
finiture e pavimenti delle aree di ingresso e uscita.

Disegni architettonici, strutturali e del fornitore devono essere confrontati prima dell’autorizzazione alla produzione. Una modifica tardiva di massetto, soffitto, parapetto o posizione di una porta può compromettere distanze, appoggi o consegna.

Progettare la consegna dal camion alla posizione finale

Un tappeto inclinato può essere un elemento molto lungo e pesante. Il percorso logistico deve indicare accesso del mezzo, area di scarico, portata della gru, punti di sollevamento, raggi di rotazione, aperture temporanee, protezione dei pavimenti e sequenza delle opere.

La consegna in un unico pezzo riduce attività di assemblaggio ma richiede varchi e mezzi adeguati. La consegna in sezioni può risolvere un vincolo geometrico, aumentando però giunti, lavorazioni e controlli in cantiere. L’opzione deve essere definita nell’offerta, non scoperta al momento del trasporto.

Tappeti mobili esterni e clima svizzero

Per un impianto esposto in Svizzera vanno considerati pioggia, neve, cicli di gelo e disgelo, acqua portata dagli utenti, sale, foglie, sabbia e condensa. Una tettoia riduce l’esposizione diretta ma non elimina vento laterale, scarichi ostruiti o acqua proveniente dalle aree adiacenti.

Il progetto dovrebbe definire:

categoria ambientale dichiarata dal fabbricante;
materiali e trattamento anticorrosione;
raccolta e smaltimento dell’acqua alle estremità e nel traliccio;
pendenze del pavimento che non convoglino acqua verso l’impianto;
protezioni di componenti elettrici e sensori;
campo di temperatura e strategia contro gelo e condensa;
procedura per neve, ghiaccio e sali disgelanti;
responsabile della pulizia di pettini, fosse e scarichi;
frequenza aggiuntiva di ispezione e manutenzione.

È importante stabilire chi ferma e chi riapre l’impianto in caso di ghiaccio o allagamento. Il riavvio non dovrebbe dipendere da una valutazione improvvisata del personale presente.

Sicurezza degli utenti e controlli del gestore

Il fabbricante fornisce dispositivi e istruzioni, ma la sicurezza quotidiana dipende anche dalla gestione dello spazio. Uscite ostruite, pavimenti bagnati, pettini sporchi, segnaletica nascosta e carrelli non compatibili possono annullare una buona progettazione.

Le indicazioni per gli utenti dovrebbero ricordare di:

entrare e uscire guardando la superficie;
tenersi al corrimano quando necessario;
tenere piedi, abiti e oggetti lontani dai bordi;
non sedersi, correre o giocare sul tappeto;
sorvegliare i bambini e non lasciarli sui carrelli in modo non previsto;
non appoggiare valigie in posizione instabile;
usare soltanto carrelli autorizzati e rispettarne il carico;
utilizzare l’ascensore con passeggini, sedie a rotelle o altri ausili non ammessi.

Il pulsante di arresto di emergenza deve essere visibile e raggiungibile secondo il progetto, ma non è un normale interruttore. Un arresto brusco può far perdere l’equilibrio agli utenti: va azionato in presenza di un pericolo, mentre personale formato gestisce protezione dell’area, assistenza, chiamata tecnica e riavvio.

Controllo operativo prima dell’apertura

Una verifica visiva documentata può comprendere superficie e pallet integri, corrimano regolare, pettini liberi, assenza di rumori o vibrazioni insoliti, illuminazione attiva, pavimento asciutto, uscite sgombre, barriere ferme, segnaletica visibile e carrelli in buono stato. Qualsiasi anomalia deve seguire una procedura definita, con criteri chiari per fermare e isolare l’impianto.

Cosa succede in caso di blackout, guasto o incendio?

Quando manca alimentazione o interviene un dispositivo di sicurezza, il tappeto normalmente si arresta. Passeggeri e carrelli possono trovarsi sul tratto inclinato; illuminazione, assistenza e sgombero devono quindi essere previsti dal piano operativo.

Un tappeto fermo non va considerato automaticamente un corridoio ordinario o una via di fuga. Superficie, pendenza, stato del guasto, carrelli presenti, accessi, larghezza e concetto antincendio possono renderne necessario il blocco. Il gestore deve seguire istruzioni del fabbricante e piano di sicurezza dell’edificio.

Il progetto di emergenza dovrebbe stabilire:

condizioni che provocano l’arresto;
segnali scambiati con rivelazione incendio e gestione edificio;
illuminazione di sicurezza e segnaletica del percorso alternativo;
assistenza a persone con bagagli, carrelli o mobilità ridotta;
barriere e presidio durante un fermo;
chi può ispezionare e autorizzare il riavvio;
comportamento al ritorno dell’alimentazione;
comunicazione agli utenti durante un’interruzione prolungata.

Le vie di evacuazione devono essere definite con lo specialista antincendio secondo l’edificio e le prescrizioni applicabili; non si ricavano dalla normale direzione del tappeto.

Normativa per tappeti mobili in Svizzera

In Svizzera scale e marciapiedi mobili rientrano nel quadro delle macchine. Il riferimento legislativo principale è l’Ordinanza concernente la sicurezza delle macchine (OMacch, RS 819.14), che recepisce in modo equivalente le esigenze della direttiva macchine europea indicate dalla SECO.

I principali riferimenti tecnici comprendono:

SN EN 115-1:2017 / SIA 370.121 per la costruzione e l’installazione di scale mobili e marciapiedi mobili nuovi;
SN EN 115-2:2021 / SIA 370.122 per il miglioramento della sicurezza degli impianti esistenti;
SIA 500 e requisiti applicabili all’accessibilità dell’edificio e del percorso alternativo;
prescrizioni antincendio AICAA, diritto edilizio cantonale e condizioni dell’autorità competente;
norme specifiche per i carrelli quando l’impianto ne prevede l’uso.

Le norme tecniche non vanno lette come una lista isolata. Fabbricante, progettisti e committente devono verificare edizione applicabile, destinazione, modifiche, interfacce con l’edificio e prescrizioni locali al momento del progetto. La conformità dell’impianto non sostituisce l’approvazione dell’insieme costruzione–percorso–gestione.

Nuovo impianto e impianto esistente

Per un nuovo tappeto la SN EN 115-1 orienta costruzione e installazione. Per un impianto esistente, la SN EN 115-2 consente di valutare i rischi e programmare miglioramenti verso lo stato della tecnica. Età anagrafica e aspetto esteriore, da soli, non stabiliscono se modernizzare o sostituire: occorre un audit documentato.

Manutenzione e pulizia

Un tappeto mobile combina parti meccaniche, elettriche e superfici usate dal pubblico. Frequenza e contenuto della manutenzione dipendono da istruzioni del fabbricante, ore di esercizio, traffico, ambiente, obblighi applicabili e storia dei guasti. Una formula universale come “ogni tre mesi” non descrive correttamente tutti gli impianti.

Il piano dovrebbe comprendere, secondo competenze e istruzioni:

pallet o nastro, catene, guide, rulli e tensionamento;
azionamento, freni e dispositivi di sicurezza;
velocità e sincronizzazione dei corrimani;
pettini, piastre, bordi e giochi;
quadri, cavi, sensori, arresti e segnalazioni;
traliccio, appoggi, corrosione e drenaggio;
carrelli, ruote, freni e guide di allineamento;
prove, registrazioni, ricambi e gestione delle anomalie ripetute.

Coordinare pulizia e manutenzione

Detriti nelle scanalature, liquidi sui pallet, frammenti di imballaggio e sporco nei pettini possono causare scivolamenti, impigliamenti o arresti. Le squadre di pulizia devono sapere quali prodotti e attrezzature sono ammessi, quando fermare l’impianto e come impedire l’accesso durante l’attività.

Versare acqua o detergente sulla superficie in movimento può convogliare liquidi nel traliccio. Pulizia, drenaggio e smaltimento devono seguire le istruzioni del fabbricante. Negli impianti esterni è utile registrare anche pulizia degli scarichi e condizioni dopo neve o temporali.

Consumi ed efficienza energetica

Il consumo dipende da lunghezza, pendenza, larghezza, carico, rendimento dell’azionamento, ore di apertura, illuminazione e modalità di attesa. La sola potenza nominale del motore non equivale al consumo annuo.

Per confrontare le offerte occorre fornire lo stesso profilo:

ore giornaliere e giorni annui di servizio;
distribuzione del traffico e del carico;
tempo a piena velocità, in marcia lenta e fermo;
numero di avviamenti previsti;
illuminazione, riscaldamento o altre dotazioni;
consumo stimato in kWh/anno e ipotesi di calcolo.

La modalità stop-and-go può ridurre il tempo di marcia a vuoto in un edificio con traffico intermittente. In un nodo con flusso quasi continuo il vantaggio può essere minore. Efficienza, comfort, disponibilità e sicurezza devono essere valutati insieme.

Monitoraggio e continuità del servizio

Un sistema di monitoraggio può registrare ore, avviamenti, allarmi e andamento di alcuni componenti. È utile se i dati generano azioni: riconoscere un guasto ricorrente, programmare un intervento fuori dall’orario di punta o verificare la disponibilità concordata.

Nel capitolato conviene definire indicatori comprensibili:

percentuale di disponibilità durante l’orario di apertura;
tempo di presa in carico e ripristino;
numero e durata dei fermi;
distinzione tra guasto, uso improprio e fermo programmato;
ricambi critici disponibili localmente;
procedura di comunicazione a gestore e utenti.

La ridondanza è una decisione di progetto. Due tappeti paralleli possono mantenere una direzione disponibile durante un fermo, ma non garantiscono automaticamente la stessa capacità. Il test deve includere code, inversione controllata della direzione e percorso alternativo.

Quando modernizzare o sostituire un tappeto mobile

Fermi ripetuti, ricambi obsoleti, corrosione, superficie danneggiata, corrimano irregolare, rumori, drenaggio insufficiente, carrelli non più compatibili e differenze rispetto allo stato della tecnica sono segnali da analizzare.

Un audit basato sulla SN EN 115-2 dovrebbe distinguere:

difetti che richiedono intervento immediato;
miglioramenti di sicurezza ordinati per rischio;
componenti a fine vita e ricambi critici;
interventi per affidabilità, consumo o diagnostica;
problemi del sistema carrello–tappeto;
vincoli geometrici o strutturali non risolvibili con componenti nuovi;
durata e impatto operativo di ogni scenario.

La modernizzazione può riguardare comando, azionamento, freni, pallet, pettini, corrimani, sensori, illuminazione o monitoraggio. La sostituzione completa può essere preferibile se traliccio e appoggi sono compromessi, la geometria non soddisfa il traffico o una successione di lavori separati produrrebbe costi e fermi eccessivi.

Quanto costa un tappeto mobile?

Non esiste un prezzo attendibile valido per ogni progetto. Le cifre generiche pubblicate da portali italiani possono riguardare anni, valute, modelli e perimetri differenti e non devono essere trasferite direttamente a un’installazione in Svizzera.

Il costo dipende soprattutto da:

numero di impianti, lunghezza, dislivello e pendenza;
larghezza, velocità e classe di servizio;
uso commerciale o trasporto pubblico intensivo;
tappeto a pallet o a nastro e configurazione delle transizioni;
ambiente interno, semi-esterno o esterno;
traliccio, appoggi intermedi e opere strutturali;
fosse, aperture, parapetti, pavimenti e protezione antincendio;
trasporto, gru, introduzione e montaggio in uno o più pezzi;
allacciamenti, drenaggio, illuminazione e monitoraggio;
carrelli compatibili, guide, barriere e percorso alternativo;
collaudi, documentazione e formazione;
garanzia, manutenzione, reperibilità e disponibilità dei ricambi;
costo del fermo durante installazione e vita utile.

Il confronto più utile considera il costo totale su uno stesso periodo: investimento, opere, energia, pulizia, manutenzione, carrelli, ricambi, modernizzazioni e perdita operativa nei fermi. Un’offerta iniziale inferiore può risultare più costosa se richiede opere escluse o non garantisce ricambi e assistenza compatibili con gli orari dell’edificio.

Cosa deve contenere un preventivo confrontabile

destinazione, percorso, ore di servizio e profilo di traffico;
norma, versione e procedura di conformità applicate;
lunghezza, dislivello, pendenza, velocità e direzione;
larghezza nominale e ingombro totale;
capacità teorica e capacità effettiva con ipotesi dichiarate;
tipi, dimensioni, peso e numero di carrelli previsti;
corsa dei pallet, transizioni e spazi liberi agli accessi;
peso, reazioni, appoggi e tolleranze strutturali;
classificazione ambientale e dotazioni per esterno;
modalità di esercizio e consumo annuo stimato;
dispositivi di sicurezza e comportamento in blackout e incendio;
opere incluse, escluse e responsabilità di coordinamento;
percorso di consegna, mezzi di sollevamento e numero di sezioni;
prove con utenti e carrelli, documenti e formazione;
tempi di produzione, montaggio, fermo e messa in servizio;
garanzia, manutenzione, reperibilità e ricambi;
costo totale previsto per un periodo comune.

Controlli finali prima dell’ordine

Prima di autorizzare la produzione è utile chiudere una revisione con committente, architetto, strutturista, progettista elettrico, specialista antincendio, responsabile dell’accessibilità, impresa generale, gestore e fornitore.

Obiettivo: è chiaro se il tappeto deve ridurre fatica, tempo, code o permettere il trasporto di carrelli?
Traffico: il calcolo usa i picchi reali e distingue persone, gruppi, bagagli e carrelli?
Sbarco: almeno fino all’area di dispersione, il flusso resta libero da porte, casse e arredi?
Carrelli: modelli, ruote, freni, peso, guide e rilascio sono approvati come sistema?
Accessibilità: l’alternativa è continua, segnalata e disponibile negli stessi orari?
Geometria: quote, transizioni, fosse, appoggi e altezze derivano dal modello ordinato?
Consegna: il percorso dal camion alla posizione finale è stato verificato con pesi e raggi?
Esterno: acqua, neve, gelo, condensa e scarichi hanno responsabilità definite?
Emergenza: arresto, assistenza, barriere, comunicazione e riavvio sono descritti?
Manutenzione: tecnici e componenti sono accessibili e la pulizia è coordinata?
Continuità: è stato provato lo scenario con l’impianto fuori servizio?
Costo: le offerte hanno lo stesso perimetro e lo stesso periodo di confronto?

Domande frequenti sui tappeti mobili

Che cos’è un tappeto mobile?

È un impianto motorizzato che trasporta persone su pallet o su un nastro continuo. Può essere orizzontale o inclinato ed è chiamato anche marciapiede mobile, corsia mobile o moving walkway.

Come funziona un tappeto mobile?

Un motore muove un circuito chiuso di pallet o un nastro e i corrimani coordinati. Guide, rulli, freni, comando e dispositivi di sicurezza controllano il percorso. Alle estremità, pettini e piastre raccordano la superficie mobile al pavimento.

Qual è la differenza tra tappeto mobile orizzontale e inclinato?

Il tappeto orizzontale copre una distanza sullo stesso livello o con pendenza minima ed è comune negli aeroporti. Quello inclinato collega livelli diversi, in genere con pendenze ricorrenti di 10°, 11° o 12°, ed è frequente nei supermercati con carrelli compatibili.

Quanto costa installare un tappeto mobile?

Dipende da lunghezza, pendenza, larghezza, servizio, ambiente, struttura, trasporto, opere e sistema carrelli. Per un progetto svizzero non è corretto applicare un prezzo generico in euro trovato online. Serve un disegno preliminare e un capitolato comune alle aziende invitate.

Quali sono le dimensioni di un tappeto mobile?

I tappeti inclinati hanno spesso pallet nominali da 800, 1’000 o 1’100 mm; quelli orizzontali possono arrivare anche a 1’200 o 1’400 mm nelle gamme diffuse. L’ingombro totale è maggiore e comprende balaustre, traliccio, appoggi, fosse, transizioni e zone libere.

Quanto spazio serve per superare 3 m di dislivello?

Il solo tratto inclinato occupa in orizzontale circa 17,0 m a 10°, 15,4 m a 11° e 14,1 m a 12°. L’impianto reale è più lungo perché comprende raccordi, pallet in piano e piastre. Le dimensioni definitive devono provenire dal modello scelto.

Qual è la pendenza massima di un tappeto mobile?

Le versioni inclinate più comuni arrivano a 12°. Le versioni orizzontali operano normalmente tra 0° e 6°. Il limite effettivo dipende anche da velocità, larghezza, uso con carrelli, norma e prodotto; non va selezionato come parametro isolato.

Quanto è veloce un tappeto mobile?

Negli ambienti commerciali è comune 0,5 m/s. Per tappeti orizzontali in infrastrutture si incontrano 0,65 o 0,75 m/s. Velocità superiori non garantiscono una maggiore capacità pratica e richiedono una verifica accurata di accessi e pubblico.

Quante persone trasporta?

Dipende da larghezza, velocità e comportamento degli utenti. A 0,5 m/s i valori teorici ricorrenti vanno indicativamente da 3’600 persone/ora per 600 mm a 6’000 per 1’000 mm, ma il flusso effettivo può essere molto inferiore. Carrelli, valigie e sbarco devono entrare nel calcolo.

Si possono usare tutti i carrelli della spesa?

No. Devono essere carrelli progettati e approvati per il tappeto specifico, con ruote, freno automatico, dimensioni e carico compatibili. Anche le guide di ingresso e il rilascio allo sbarco devono essere verificati. Transpallet e carrelli improvvisati non sono ammessi.

Una persona in carrozzina può usare un tappeto mobile?

Un tappeto mobile standard non è idoneo al trasporto di sedie a rotelle. L’edificio deve offrire un percorso accessibile alternativo, normalmente con ascensore o altra soluzione adatta, chiaramente segnalato e disponibile.

Si può portare un passeggino?

No. Le guide tecniche indicano che tappeti e scale mobili non sono idonei a passeggini o carrozzine. Deve essere utilizzato l’ascensore, seguendo la segnaletica predisposta prima dell’accesso.

Un tappeto mobile può essere installato all’esterno?

Sì, se il modello e le opere sono progettati per l’esposizione reale. Servono materiali adatti, drenaggio, protezione di componenti, gestione di neve, gelo e sali e una manutenzione specifica. Una tettoia non rende automaticamente interna l’installazione.

Cosa succede se manca la corrente?

L’impianto normalmente si arresta. Il piano deve prevedere illuminazione, assistenza alle persone sul percorso, rimozione sicura dei carrelli, barriere e riavvio autorizzato. Il ritorno della corrente non dovrebbe provocare una ripartenza imprevista.

Un tappeto mobile fermo può essere usato come corridoio?

Non automaticamente. Pendenza, superficie, stato del guasto, carrelli, accessi e piano antincendio possono richiedere di impedirne l’uso. Il gestore deve seguire istruzioni del fabbricante e concetto di sicurezza dell’edificio.

Ogni quanto va fatta la manutenzione?

Non esiste una periodicità universale. Dipende da ore di funzionamento, traffico, ambiente, istruzioni del fabbricante, prescrizioni applicabili e storia dell’impianto. Il contratto deve specificare attività, visite, prove, reperibilità e ricambi.

Quali norme si applicano in Svizzera?

Il quadro principale comprende l’Ordinanza sulle macchine e la SN EN 115-1 per costruzione e installazione. Per gli impianti esistenti, la SN EN 115-2:2021 orienta il miglioramento della sicurezza. Devono essere verificati anche accessibilità, antincendio, diritto cantonale e carrelli previsti.

Quando conviene modernizzare un tappeto mobile?

Quando aumentano fermi, usura, corrosione, obsolescenza dei ricambi, consumi o differenze rispetto allo stato della tecnica. Un audit consente di confrontare modernizzazione e sostituzione considerando sicurezza, geometria, sistema carrelli, durata del fermo e costo totale.

Richiedere uno studio preliminare e confrontare i preventivi

Per preparare una richiesta indica edificio e destinazione, percorso o dislivello, flussi nei minuti di punta, persone con bagagli, tipi e pesi dei carrelli, ore di esercizio, ambiente, spazio disponibile, percorso accessibile, disponibilità richiesta e vincoli di consegna. Planimetrie, sezioni, fotografie e conteggi del traffico rendono le offerte più confrontabili.

Devi installare, sostituire o modernizzare tappeti mobili in un supermercato, un centro commerciale, un aeroporto o una stazione? Su Liftportal puoi richiedere e confrontare preventivi di aziende specializzate partendo dagli stessi requisiti.
